relé fotoelétrico

relatório apresentado a disciplina de instalações elétricas industrial do curso de automação industrial, como requisito parcial para a avaliação na referida disciplina.

1. objetivos

Este experimento tem por objetivo capacitar aos alunos a realizar na pratica a montagem de um circuito de uma lampada  acionado por um rele fotoelétrico para uma melhor compreensão do funcionamento deste tipo de circuito, utilizando os conhecimentos previamente ministrado em sala de aula.

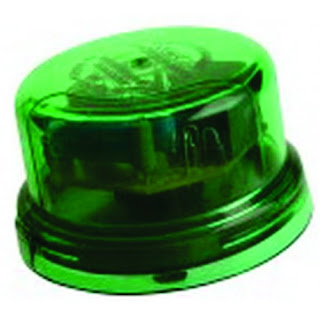

2. explicação sobre o relé fotoelétrico

O relé fotoelétrico está entre os elementos pioneiros dos sistemas de automação residencial, hoje pode parecer uma coisa simples e comum, mas quando foi inventado definitivamente trouxe muito conforto e economia de energia elétrica. Sua principal função é que um determinado circuito seja ligado ou desligado automaticamente através da quantidade de luz.
Isso possibilita uma infinidade de configurações para uma instalação. Um dos exemplos mais práticos de uso de relé fotoelétrico é nas ligações das lâmpadas de postes, que acendem automaticamente quando escurece.
Todo relé se configura como um contato que abre e fecha de acordo com algum fator ou configuração, no caso do relé fotoelétrico esse fator é a quantidade de luz.



3. circuito proposto diagrama (multifilar)



4. materiais  utilizados

* chaves de fendas, alicate comum, descascador de fios, fios diversos, um rele fotoelétrico, 1 lampada incandescente, um disjuntor termomagnético.

5.a montagem do circuito foi realizado conforme o esquema proposto segue-se abaixo as imagens que demonstra os procedimentos realizados

a) a imagem demonstra a fase do circuito sendo interrompida  por um disjuntor termomagnético no quadro de distribuição.



b) a imagem abaixo demonstra a instalação do relé fotoelétrico junto a lampada incandescente em funcionamento.

conclusões

com este experimento tivemos a oportunidade de aprender de modo pratico o funcionamento de um circuito de iluminação acionado a partir de um relé fotoelétrico, cuja finalidade e fazer acionamento automático.
